Qualidade de superfície CAD
Otimização automática e manual da qualidade dos modelos de superfície CAD
A qualidade das superfícies CAD resulta das características algorítmicas dos softwares CAD usados, do histórico de design e dos processos de conversão através de interfaces. Para produzir moldes e matrizes, muitas vezes é necessário importar e processar dados CAD com lacunas em termos qualitativos. Os principais critérios de avaliação da qualidade de superfícies CAD de formas livres são, além da curvatura, as distâncias e as sobreposições entre as várias superfícies, o grau polinomial, o número de segmentos de superfície e a disposição das superfícies na topologia geral. Com o softare CAD Tebis, é possível melhorar facilmente a qualidade da superfície CAD, o que permite um melhor processamento dos dados CAD nas fases de desenho e produção, assim como a transferência dos mesmos para outros softwares CAD. O processo de otimização de superfícies pode ser realizado de forma automática ou manual e permite obter superfícies de Classe A.
Simplificação das atividades de designMelhor qualidade de acabamento com tempos de máquina mais curtosTransferência simples de dados para outros softwares CADFunções de análise
Identificação de melhorias
A análise da qualidade mostra rapidamente áreas potencialmente problemáticas na peça. Ou seja, é possível analisar as curvas, as superfícies e as topologias (superfícies compostas).
Nestes exemplos, a análise da qualidade mostra onde há distâncias demasiado grandes e deflexões entre as superfícies.
Reparação com um simples clique
Reparação fácil de diversas áreas problemáticas em modelos de superfície
A função de otimização de superfícies no Tebis CAD reduz o número de superfícies segmentadas de maneira totalmente automática. Além disso, deteta as sobreposições e as distâncias entre superfícies adjacentes e corrige as mesmos de forma completamente automática, criando um modelo de superfícies perfeitamente fechado. Esta função também deteta áreas problemáticas no layout da superfície, incluindo deflexões, superfícies de base excessivamente grandes ou curvas e superfícies micro segmentadas. Estas situações podem causar problemas mais tarde nos processos de desenho e produção. Neste sentido, o Tebis corrige automaticamente estas áreas nas superfícies CAD, melhorando a qualidade da superfície CAD. E antes da execução real, é possível pré-visualizar o resultado final.
O Tebis deteta distâncias excessivas entre as superfícies adjacentes e reduz as mesmas automaticamente de acordo com a tolerância pré-definida.Melhoria do desenho de superfícies
Melhoria manual das estruturas de desenho dos modelos de superfície
O Tebis dispõe de funções que possibilita gerir superfícies de base e com múltiplas arestas, remover superfícies triangulares, criar estruturas de superfícies lógicas e muito mais.
Reconhece áreas problemáticas com um clique num botão
Reduz áreas demasiado grandes com um clique num botão
Transforma superfícies adjacentes não unidas em superfícies de aproximação com um clique num botão
Combina várias superfícies quadradas numa só com um clique num botãoQualidade de Classe A
Modelos de superfície de qualidade de Classe A
Com as funções para converter curvas e superfícies base em superfícies de Classe A, é possível criar rapidamente superfícies com reflexão em harmonia com todas as superfícies adjacentes. As superfícies otimizadas mantêm-se sempre dentro de uma tolerância de desvio ajustável a partir das superfícies originais. A otimização dos modelos de superfície funciona independentemente da origem dos dados da superfície.
Para grandes superfícies de base, é possível definir parâmetros para ajustar as transições de curvatura entre os segmentos da superfície a corrigir e perceber através de cores em que medida a superfície otimizada se desvia da original.
O designer dispõe de funções de análise, tais como o sombreado zebra, direções da curvatura e polígonos de controlo. Pode detetar deflexões de superfície indesejadas e superfícies onduladas devido a uma incorreta seleção dos parâmetros da superfície, incluindo segmentação excessiva e grau polinomial desadequado.

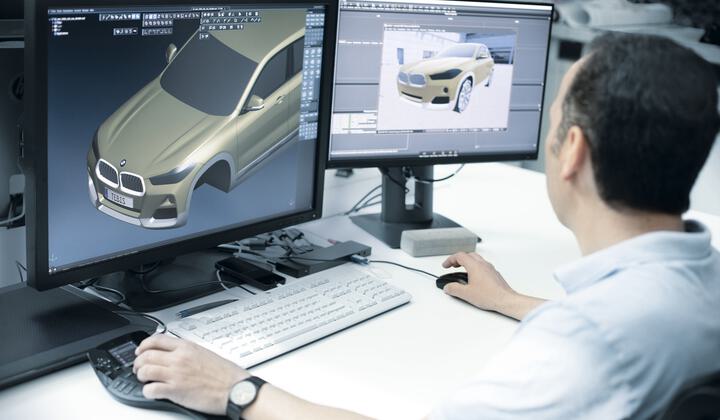

As superfícies de design CAD de alta qualidade para a pele exterior de um veículo demoram agora menos de 50 horas para um modelo de complexidade média
BWM Group-Design
