Nuova soluzione Tebis: smussatura multiasse automatica
Con Tebis Versione 4.0 Release 7, Tebis AG introduce una nuova funzionalità per la fresatura a 5 assi: la smussatura automatica.

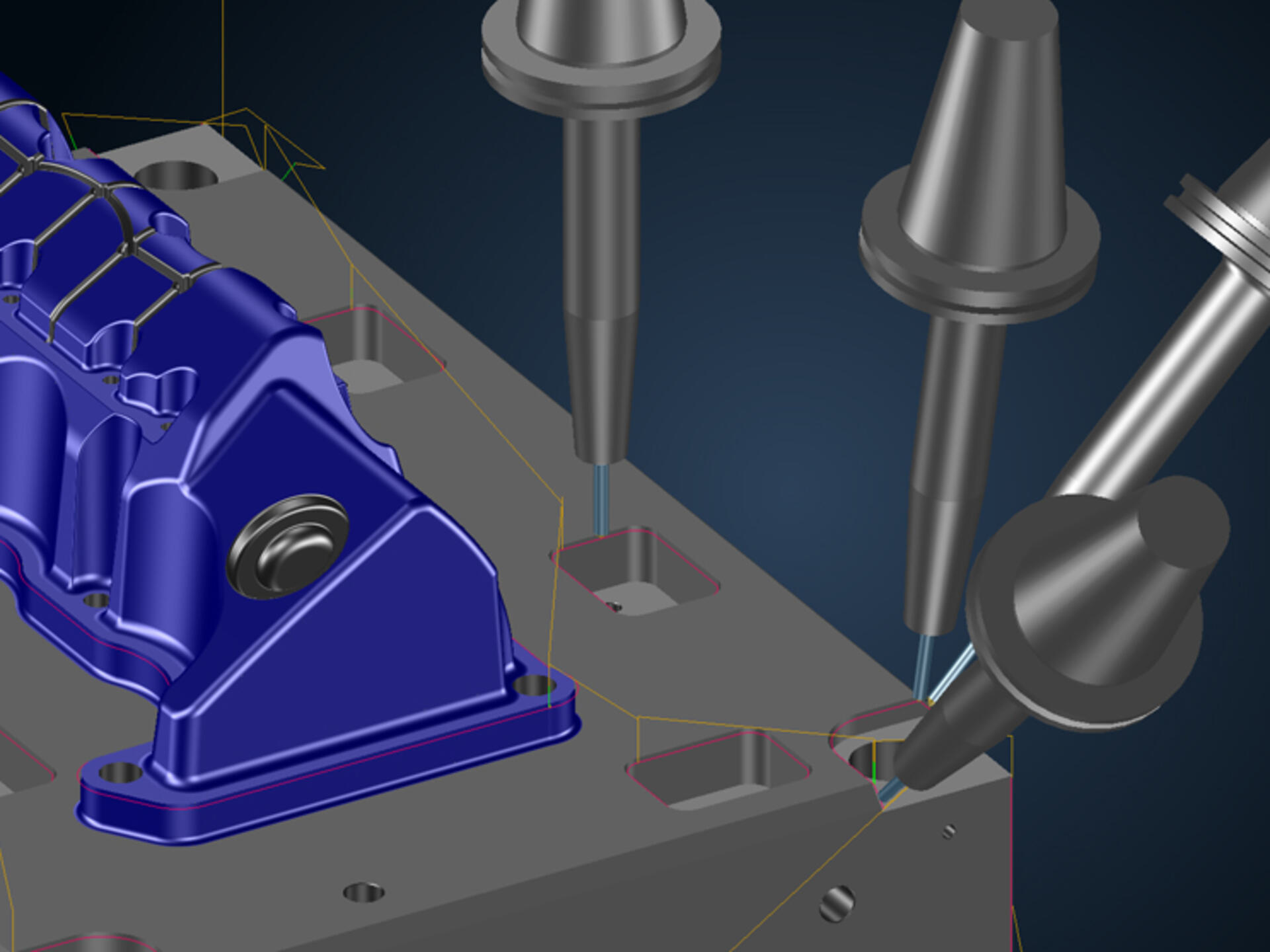

La nuova soluzione Tebis per la smussatura multiasse automatica permette di ridurre in misura considerevole gli interventi di correzione manuale sui componenti. Consente inoltre di sfruttare al meglio le performance delle macchine. Fabian Jud, product manager di Tebis, commenta: “In molti casi, le operazioni di rottura degli spigoli vengono ancora eseguite manualmente. Con la nostra soluzione, utilizzabile con frese sferiche o coniche, il programmatore CNC può creare automaticamente i percorsi utensile appropriati nel software CAD/CAM in modo che la smussatura venga eseguita dalla macchina”. La nuova soluzione è semplice, intuitiva e completamente integrata nella tecnologia Tebis dei template, con funzioni di preparazione e fresatura perfettamente integrate.

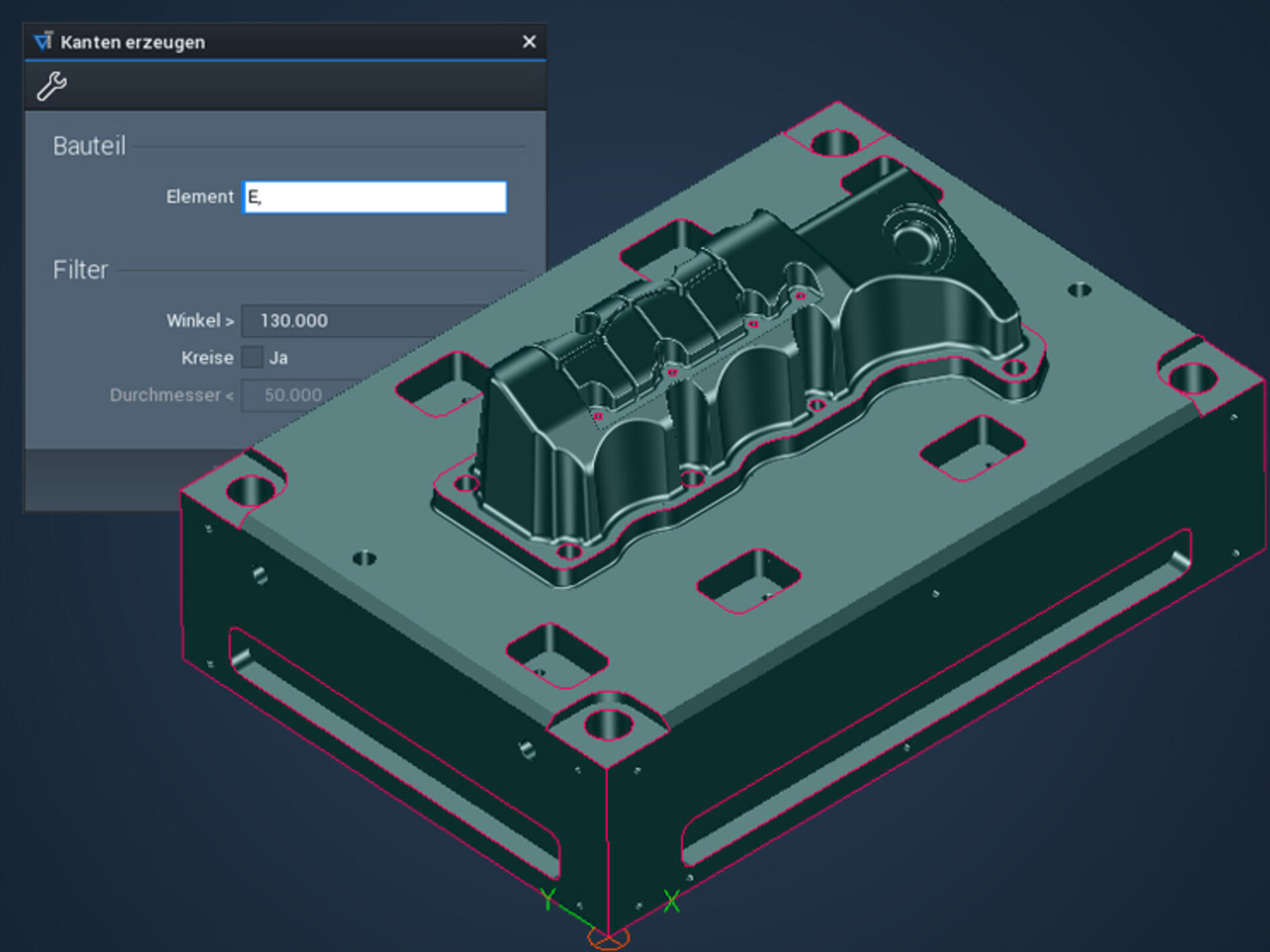

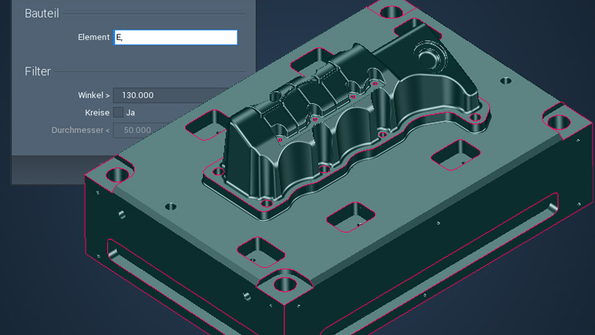

Con la nuova funzione “NCPrep/Edge”, la preparazione del componente non richiede alcuna conoscenza tecnica a livello di progettazione. È sufficiente selezionare il pezzo perché tutti gli spigoli vivi vengano riconosciuti in modo automatico. Se si desidera, è possibile applicare uno o più filtri per limitare le opzioni di selezione. Ad esempio, si possono escludere dalla lavorazione i fori che devono essere svasati e che vengono perciò smussati durante la foratura. A questo punto, per completare la procedura resta soltanto la scelta dei bordi che si desidera effettivamente smussare. Gli elementi vengono salvati su layer in modo strutturato.

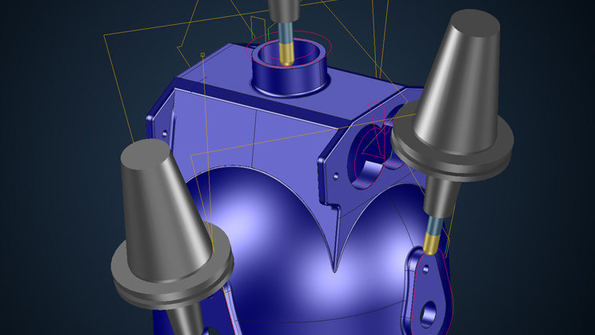

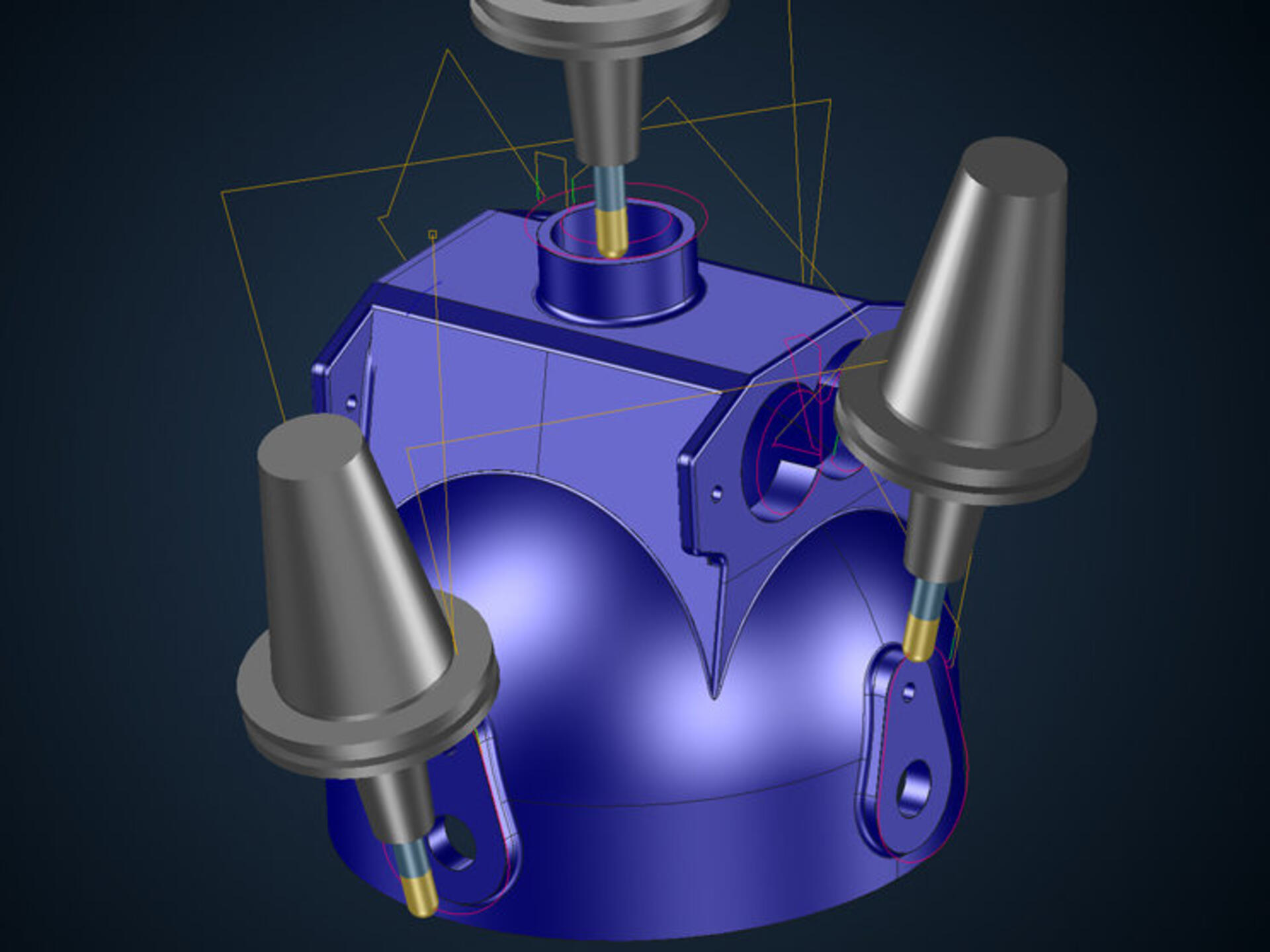

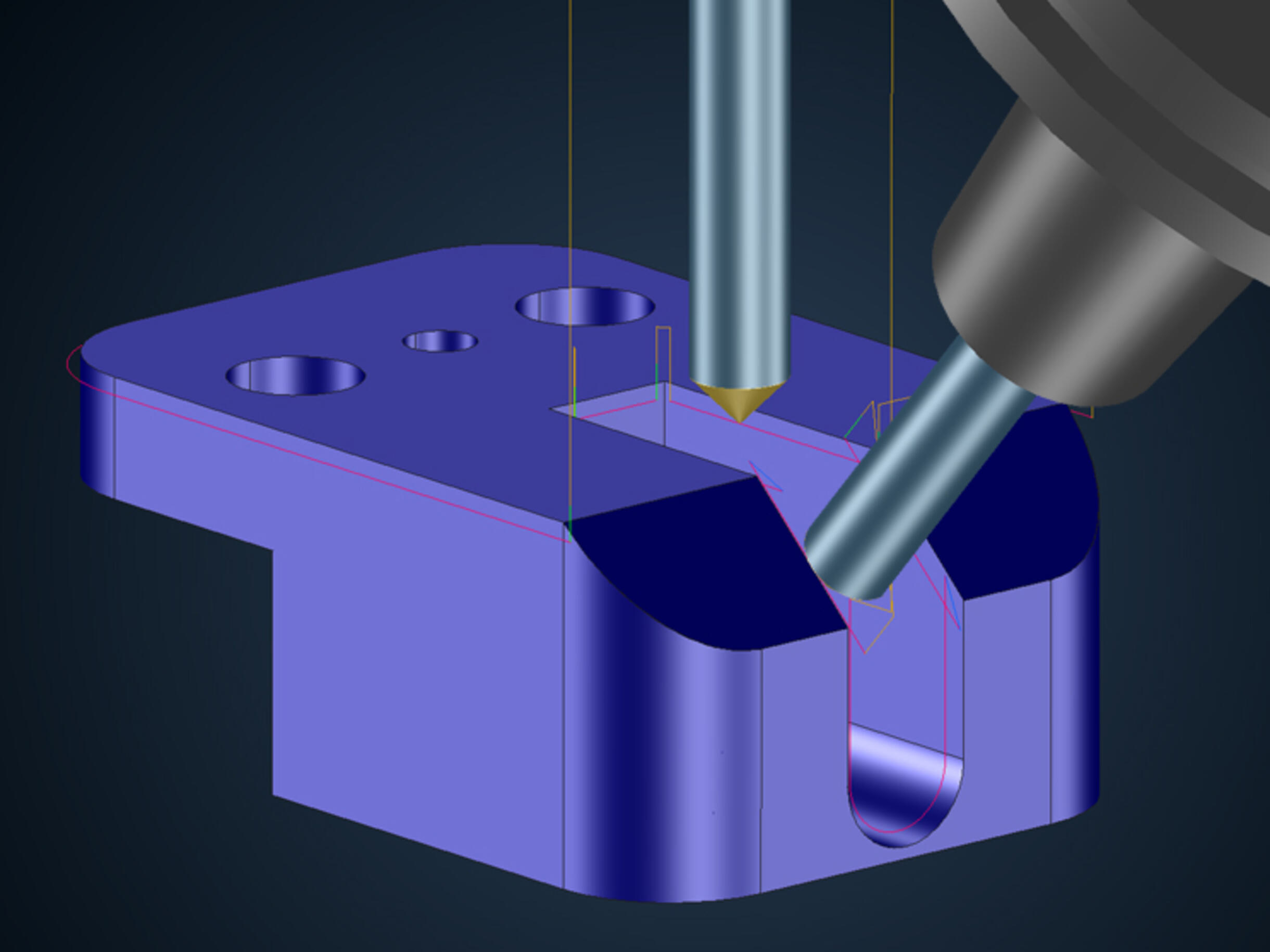

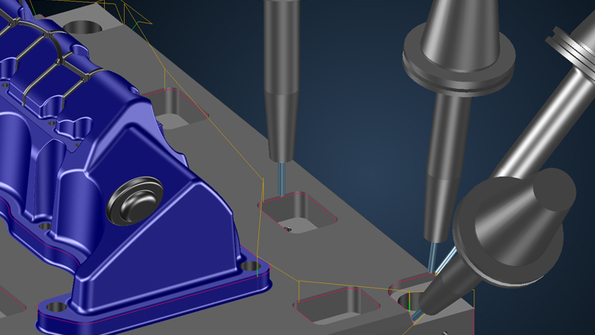

Come per le altre funzioni di fresatura di Tebis, anche nella nuova funzione di sbavatura “NC5ax/NBurring” è sufficiente specificare solo gli elementi da lavorare. L’operazione è resa particolarmente semplice dalla struttura a layer e dalla selezione automatica degli elementi. Non è necessario scegliere le curve una per una o posizionare interattivamente l’utensile: l’utensile è infatti in grado di trovare l’orientamento ottimale in modo pressoché automatico. Se si utilizzano frese sferiche è integrata anche la fresatura anticollisione a 5 assi continui.

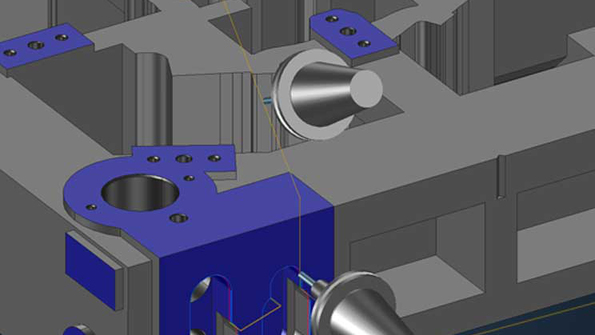

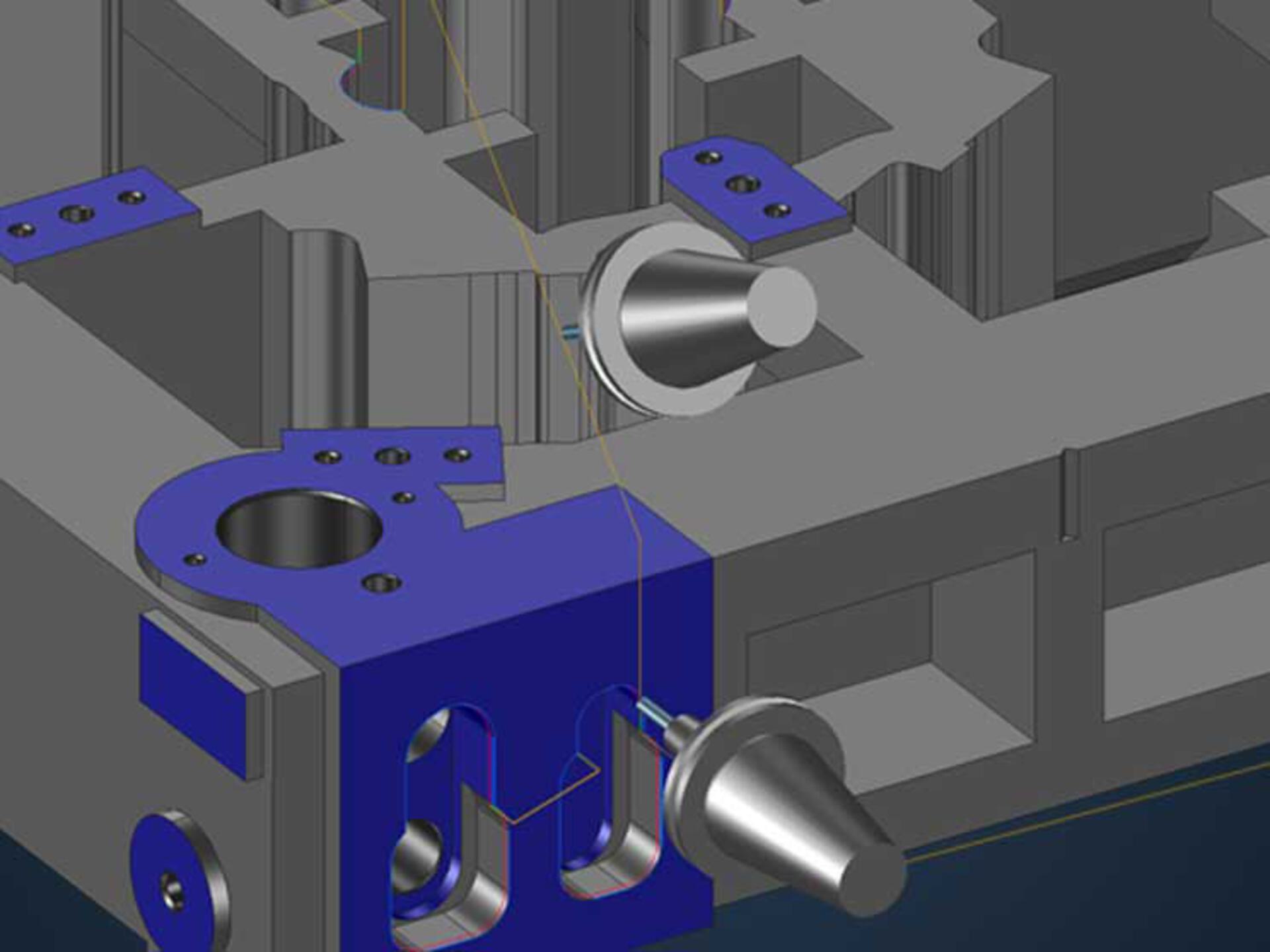

Combinazione ottimale di lavorazioni a 3 assi e 5 assi continuiLa nuova soluzione è adatta sia per la lavorazione a 5 assi continui che per quella a 3 assi con assi posizionati, poiché naturalmente è possibile specificare un approccio fisso. L’uso di macchine a più teste non pone alcun problema: che si desideri eseguire la sbavatura a 3 assi, a 5 assi o con testa angolare, vengono elaborati solo percorsi utensile che possano essere eseguiti senza collisioni con la testa e l’orientamento selezionati. Le prestazioni di lavorazione sulla macchina sono eccellenti: le operazioni a 3 assi e 5 assi continui possono essere combinate in modo da ridurre al minimo i movimenti degli utensili e le passate di svincolo.
Ampio spettro di applicazioniLa nuova funzionalità si presta a una molteplicità di applicazioni, che vanno dalla smussatura di componenti prismatici alle lavorazioni meccaniche fino alla produzione di stampi. Ma anche la produzione di componenti complessi può essere eseguita in tempi sensibilmente più ridotti.
La soluzione per la sbavatura multiasse è inclusa nei livelli di prestazioni standard. Il nuovo Tebis Versione 4.0 Release 7 sarà disponibile per il download dalla fine di marzo.
